Szczegóły Produktu:
Zapłata:
|
| Rozmiar gięcia: | 2-48 cali | Kąt zgięcia: | 0-180Degree |
|---|---|---|---|
| Promień gięcia: | Do 10D | Materiał gięcia: | CS SS |
| Moc grzewcza: | 200-1000 kW | Standard: | CE ISO |
| Grubość procesu: | 3–100 mm | Moc wejściowa: | 380 V. |
| Układ sterowania: | PLC | ||
| High Light: | Giętarka do rur stalowych 10D,giętarka do rur stalowych o mocy 1000 kW,giętarka do rur 10D |
||

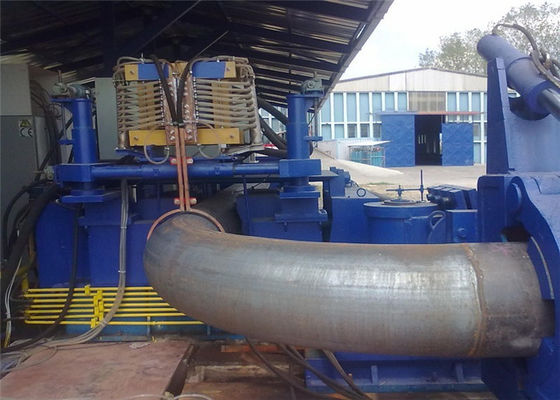

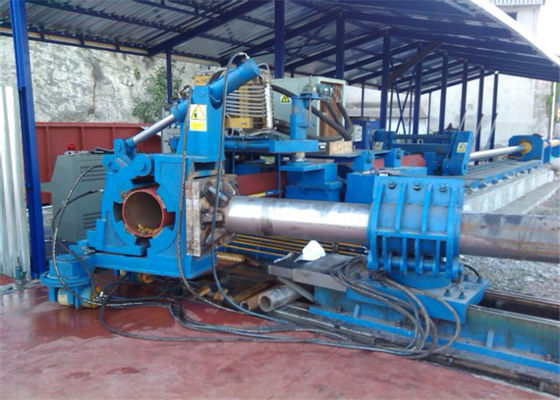

Rurociągi ze stali SS CS i giętarka do rur stalowych profilowych
Zawartość maszyny:
PLC:
Automatyczna obsługa, łatwa obsługa, szybka wydajność i oszczędność pracy podczas pracy całej giętarki do rur.Obsługuj witryny w dowolnym języku.
Ramię zmiany biegów:
Długi projekt układu, aby uzyskać jeszcze większy promień gięcia z 2D-10D Oś środkowa jest ważnym położeniem do pomiaru różnych promień gięcia. Elementy są odlewane i obrabiane, aby uzyskać precyzyjną pracę w połączeniu z systemami PLC
Płyta pomocnicza:
Mocna płyta spawana, głównie do walcowania obrabianego przedmiotu.Zwolennik transformatora wykrawającego.
Deska do pchania:
Zacisnąć i zamocować obrabiany przedmiot, napędzać obrabiany przedmiot do przodu lub do tyłu podczas pracy na maszynie. Mocowanie przedmiotu obrabianego o różnej średnicy za pomocą stalowych podkładek dodaje i blokuje płytę przesuwną.
Wieża chłodnicza:
Dobrej marki wieża chłodnicza zapewnia wystarczający przepływ wody chłodzącej podczas pracy maszyny.
Dostarczamy wysokiej jakości Rurociągi ze stali SS CS i giętarka do rur stalowych profilowych, indukcyjna giętarka do rur na rynek Malezji.
Projekt mechaniczny:
Projektowanie oprogramowania Solidworks i FEA.
System sterowania:
SIEMENS PLC HMI SCADA.
System hydrauliczny:
Solidworks
Indukcyjny system grzewczy
IGBT lub SCR.
7 × 24 godziny po serwisie
| największy rozmiar | Model | Moc grzewcza | Pojemność cylindra | Grubość |
| 6 ” | HYG-159 | 200KW | IDΦ140 ODΦ168 | 5-20 |
| 8 ” | HYG-219 | 200KW | IDΦ140 ODΦ168 | 5-20 |
| 12 ” | HYG-325 | 250KW | IDΦ180 ODΦ219 | 5-20 |
| 16 ” | HYG-426 | 350KW | IDΦ180 ODΦ219 | 5-20 |
| 20 ” | HYG-530 | 400KW | IDΦ180 ODΦ219 | 5-20 |
| 24 ” | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
| 28 ” | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
| 32 ” | HYG-813 | 800KW | IDΦ220 ODΦ273 | 5-20 |
| 36 ” | HYG-914 | 800KW | IDΦ250 ODΦ299 | 5-20 |
| 48" | HYG-1220 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 56 ” | HYG-1420 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 60 ” | HYG-1520 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 64 ” | HYG-1620 | 1000KW | IDΦ320 ODΦ377 | 5-20 |
Plik Rurociągi ze stali SS CS i giętarka do rur stalowych profilowychpromień wynosi zwykle 2,5D - 6D.Każdy duży promień można zginać zgodnie z potrzebami klienta.Może również produkować rury stalowe o wielu promieniach krzywizny.
Kąt gięcia wynosi zwykle 0-90 ° lub 0-180 °

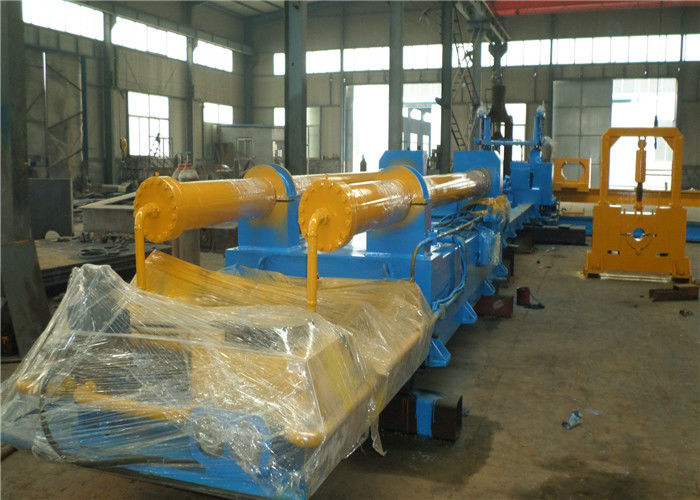

Struktura wyposażenia,
Część zasilająca nagrzewanie indukcyjne, w tym zasilacz nagrzewnicy indukcyjnej, układ cyrkulacji wody chłodzącej, szafa sterownicza (ekran dotykowy, układ sterowania PLC).
Układ hydrauliczny: zbiornik oleju, stacja pomp, siłownik hydrauliczny, przewód olejowy.
Korpus mechaniczny: wspornik siłownika hydraulicznego, płyta dociskowa, podwozie, platforma, wspornik transformatora, szyna ślizgowa, wrzeciono wahacza, zacisk itp.
