Szczegóły Produktu:
Zapłata:
|
| Moc silnika: | 7,5 kW, n = 960 obr./min | Elektryczna prędkość szybkiego chowania: | 175 mm / min, regulacja ręczna 0,18 mm / obr |
|---|---|---|---|
| Typ skosu: | pojedyncze V, podwójne V, U itp. | Różnica prędkości obrotowej wspornika noża do przodu: | 0,0,1,0,25 mm / obr |
| Zakres obróbki rury: | Φ 159 mm - Φ 800 mm | Sterowanie częstotliwością prędkości ruchu osiowego: | 50 ~ 400 mm / obr |
| High Light: | maszyna do ukosowania rur,maszyna do ukosowania łokci |
||

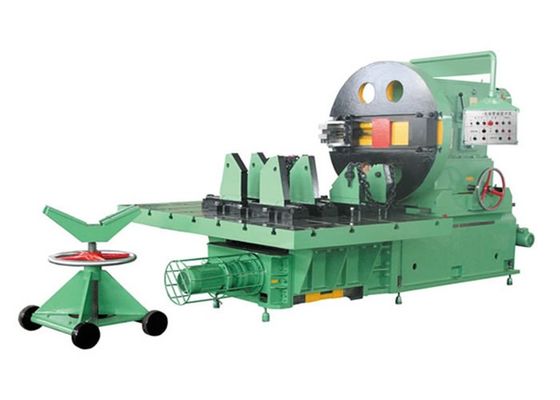

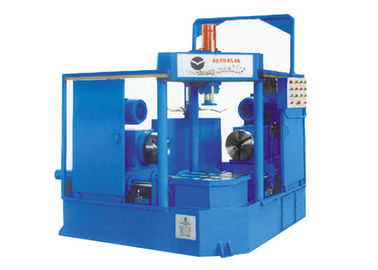

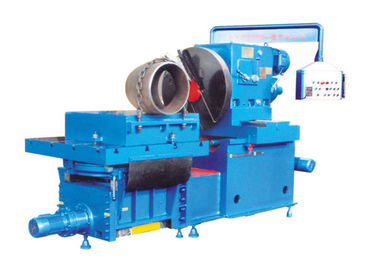

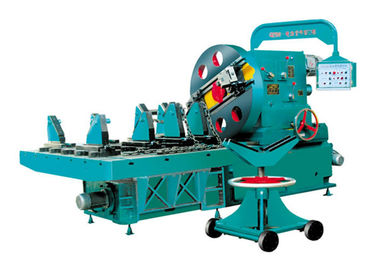

Q1280 Electric Beveller Type Automatyczna maszyna do fazowania do stalowego łokcia lub trójnika
Funkcja maszyny:
Szybkobieżna, sterowana numerycznie maszyna do fazowania ze stałym typem
UKOSIARKA KOLANOWA CNC (PLC)
Funkcje wydajności
Wydajność online: dobra (zaprojektowana zgodnie z wyposażeniem linii produkcyjnej)
Prędkość ukosowania: ≤ 5 min / fazowanie rury (dn200 sch40)
Cięcie ukośne: Cięcie rury innym sprzętem, takim jak piła taśmowa, a następnie obróbka każdego skosu.
Jakość fazowania: bardzo dobra
Zastosowanie: Do obróbki skosów w kształcie litery U lub V dla wielu kształtek rurowych o grubych ściankach
parametry techniczne
Odpowiednia średnica kolanka: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813);
Grubość ścianki kolanka: 4-90mm;6-180mm
Stosowane materiały: stal węglowa, stal stopowa, stal nierdzewna i stal kriogeniczna itp.
Kształt skosu: U, x, v i podwójne v
Kierunek skrawania: Promieniowy automatyczny posuw skrawania różnicowy lub osiowy półautomatyczny posuw skrawania silnikiem (częstotliwość wlotu);Posuw promieniowy silnika nc lub osiowy posuw silnika nc
Kierunek cofania: Promieniowe automatyczne cofanie silnika lub osiowe automatyczne cofanie silnika (częstotliwość wlotu);Wsuwanie silnika promieniowego nc lub wsuwanie silnika osiowego nc
Napędzany przez: Motor
System mocowania: obrabiany przedmiot jest mocowany za pomocą cylindra hydraulicznego i automatycznie centrowany
System wsporników: Regulowane podnoszenie śrub
Obrót osi głównej: płynna regulacja prędkości i zmienna częstotliwość
Przemieszczenie osiowe: 80 mm (oś główna) 100 mm (głowica maszyny);150mm (główna oś), 300mm (głowica maszyny)
Kąt skosu podpórki narzędzia: 0 ° ~ 45 °
Przesunięcie w poprzek: ± 50 mm;± 100 mm
System sterowania: sterowanie PLC;Sterowanie CNC
Automatyczne wyrównywanie: na końcu ukosowarki można w razie potrzeby zapewnić system transportu wyposażony w urządzenie podnoszące, aby automatycznie wyregulować centralne podniesienie łokcia, aby ukosować łokcie o różnej średnicy
System transportowy: Systemy przenośnikowe do ukosowania końcowego vf napędzane silnikiem są wyposażone w razie potrzeby z przodu iz tyłu maszyny do ukosowania.
|
