Szczegóły Produktu:
Zapłata:
|
| Numer modelu: | HYT | Wymiary (L * W * H): | 4500 * 2550 * 6000 |
|---|---|---|---|
| Napięcie: | 220V / 380V / 600V | Moc silnika (kw): | 30kw |
| Suwak Stroke (mm): | 200 mm | prędkość robocza: | 10-24 mm / s |
| Ciśnienie nominalne (kn): | 360kN | Siła powrotna (KN): | 300kN |
| Waga (T): | 65t | Serwis pogwarancyjny: | Serwis i naprawy w terenie |
| High Light: | sprzęt do formowania trójników,maszyna do produkcji trójników stalowych |
||
Średnica 273 mm, redukcja średnicy ze stali węglowej i trójnika ze stali nierdzewnej

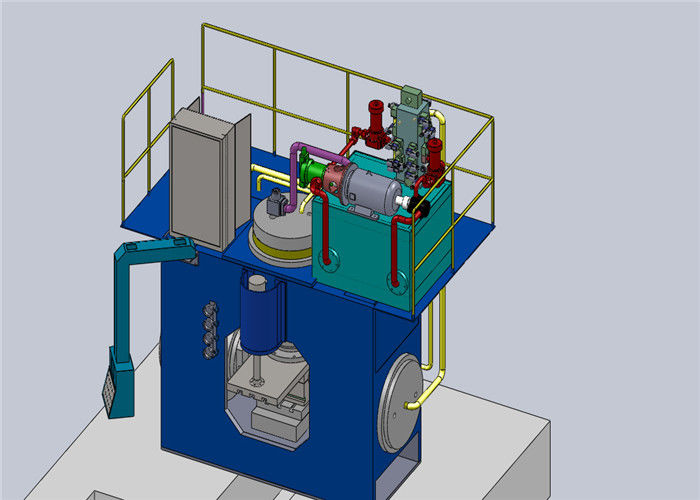

Przedstawiono całą konstrukcję maszyny tee:
(1) optymalizacja konstrukcji kadłuba ramy maszyny tee zapewnia wytrzymałość maszyny.Części spawane należy przetestować pod kątem nieniszczenia, a obróbkę starzeniową należy przeprowadzić po spawaniu, aby zapewnić całkowitą eliminację naprężeń i brak deformacji podczas użytkowania sprzętu.
(2) pod suwakiem i nad stołem roboczym znajdują się szczeliny w kształcie litery T do montażu formy.
(3) na suwaku znajduje się urządzenie blokujące martwy punkt, które zapobiega przesuwaniu się suwaka.
(4) mechanizm napędowy jest umieszczony na górze maszyny, a górna część kadłuba jest wyposażona w platformę bezpieczeństwa i ogrodzenie.
(5) prowadnica ślizgowa jest smarowana automatycznym krążącym rzadkim olejem typu bez odzysku i jest wyposażona w skrzynkę odbiorczą oleju i urządzenie do wyświetlania usterek.
Mechanizm hydrauliczny maszyny tee jest zainstalowany nad kadłubem, pompą oleju, silnikiem, blokiem integracji zaworu nabojowego, zbiornikiem paliwa i innymi elementami, mechanizm zasilania obejmuje filtrację oleju, chłodzenie, wyświetlacz poziomu oleju temperatury oleju i inne urządzenia. pompa olejowa jest pompą nurnikową o stałym poborze mocy, a przepływ wyjściowy może zmieniać się wraz z ciśnieniem.
Elektryczny system sterowania trójnikiem: trójnik jest wyposażony w niezależną elektryczną szafkę sterowniczą, a główna stacja przycisków sterowania jest zawieszona na kadłubie.Te maszyna przyjmuje sterownik PLC.Źródło elektromechaniczne trójnika to AC380V, zasilanie sterowania 50 Hz to AC220V , a zasilanie elektromagnesu każdego zaworu to DC24V.Maszyna może wytwarzać stal węglową, stal stopową, stal nierdzewną, miedź i tak dalej.
| Specyfikacja | Jednostka | HYT-315 | HYT-500 | HYT-1000 | HYT-1500 | HYT-2000 | HYT-4000 | |
| Zakres Tee OD | lnch | 1 ~ 4 | 3 ~ 6 | 4 ~ 8 | 8 ~ 12 | 10 ~ 16 | 20 ~ 28 | |
| Mistrz cylinder | Normalna siła | KN | 3150 | 5000 | 10000 | 15000 | 20000 | 40000 |
| Skok roboczy | mm | 450 | 480 | 610 | 670 | 800 | 1200 | |
| Zmniejsz prędkość | mm / s | 60 | 80 | 80 | 80 | 80 | 80 | |
| Pracuj z prędkością do przodu | mm / s | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | |
| Zwróć prędkość skoku | mm / s | 80 | 100 | 100 | 100 | 100 | 100 | |
| Bok cylinder | Normalna siła | KN | 3150 | 5000 | 8000 | 12500 | 18000 | 40000 |
| Skok roboczy | mm | 300 | 320 | 340 | 360 | 410 | 500 | |
| Szybkość postępu | mm / s | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | |
| Zwróć prędkość skoku | mm / s | 60 | 60 | 60 | 60 | 60 | 60 | |
| Wypchnąć cylinder | Normalna siła | KN | 300 | 400 | 500 | 630 | 1500 | 2000 |
| Skok roboczy | mm | 300 | 300 | 400 | 450 | 550 | 700 | |
| stoł warsztatowy efektywny obszar | Prawo i lewo | mm | 550 | 750 | 900 | 1200 | 1400 | 1800 |
| Przód i tył | mm | 400 | 580 | 800 | 1000 | 1200 | 1500 | |
| Maksymalna odległość od suwaka do stołu warsztatowego | mm | 190 | 250 | 370 | 460 | 520 | 650 | |
| Środkowa wysokość bocznego cylindra | mm | 980 | 1100 | 1350 | 1800 | 1900 | 2500 | |
| Moc silnika | KW | 30 | 45 | 74 | 110 | 220 | 330 | |
Maszyna do formowania na zimno Tee Elbow modelu YSLT100A może być zaprojektowana i wyprodukowana do produkcji równych i redukcyjnych trójników sitowych od 1/2 "do 4" o grubości od SCH10 do XXS ze stali nierdzewnej, stali węglowej, stali stopowej, monelu, stopu niklu, ale normalny model zostanie po prostu zaprojektowany i wyprodukowany do produkcji o maksymalnej grubości do SCH80.
Główne cechy:
1. Jest zbudowany z mocnej metalowej ramy o dobrym wyglądzie i stabilnym działaniu.
2. Ma indywidualną konstrukcję zasilania i układ elektryczny, przyjmuje niezawodne scentralizowane sterowanie przyciskiem PLC, wykorzystuje zaprogramowany system obsługi ekranu dotykowego, stosuje zawór proporcjonalny do regulacji ciśnienia, będzie pod ciśnieniem na krzywej, którą można wygodnie regulować i obsługiwać zarówno ręcznie, jak i automatycznie.
3. Nasze specjalne projektowanie może zmniejszyć rozmiar półfabrykatu surowca.
