Szczegóły Produktu:
Zapłata:
|
| Numer modelu: | HYT | Wymiary (L * W * H): | 3150 * 2600 * 6050 |
|---|---|---|---|
| Napięcie: | 220V / 380V / 600V | Moc silnika (kw): | 30kw |
| Suwak Stroke (mm): | 200 mm | prędkość robocza: | 10-24 mm / s |
| Ciśnienie nominalne (kn): | 360kN | Siła powrotna (KN): | 300kN |
| Waga (T): | 70T | Serwis pogwarancyjny: | Serwis i naprawy w terenie |
| High Light: | sprzęt do formowania trójników,maszyna do produkcji trójników stalowych |
||

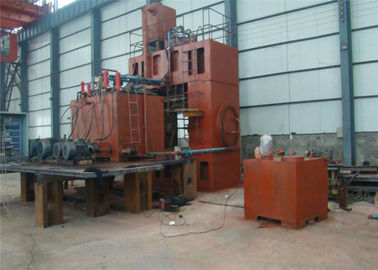

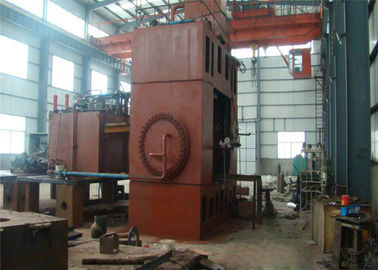

Certyfikat CE ISO prasa hydrauliczna do formowania na zimno ze stali węglowej i stali nierdzewnej
maszyna tee to głównie pompa olejowa, silnik, skrzynka sterownicza PLC, zbiornik na wodę, odpowiedni skład formy modelu.Korpus maszyny trójnikowej należy do niestandardowych produktów, więc nie ma szczegółowych specyfikacji i modeli, możemy dostosować maszynę trójdrożną zgodnie z na życzenie klienta.Średnica trójnika 21mm-630mm, grubość ścianki 3mm-20mm.Różnica funkcji trójnika mechanicznego i trójnika zwykłego.Trójnik mechaniczny dzieli się na trójnik mechaniczny z rowkiem i trójnik mechaniczny śrubowy.Może być używany do łączenia rura rozgałęziona bezpośrednio na rurze stalowej i ma wiele zastosowań na urządzeniu z rurą przeciwpożarową i rurą natryskową.W razie potrzeby można zastosować trójnik mechaniczny.Metoda przyrządowa najpierw w rurze stalowej z otworem maszynowym mechaniczny otwór na trzy karty, otwór przy pierścieniu uszczelniającym wzdłuż ściany rury.Mechaniczne trójdrożne połączenie przewodowe i rowek typu 2.Podczas łączenia trzech połączeń mechanicznych, luz między trzema mechanicznymiNależy sprawdzić połączenia i otwory mechaniczne, rozstaw otworów na teowniki nie powinien być mniejszy niż 1 m.
| Specyfikacja | Jednostka | HYT-315 | HYT-500 | HYT-1000 | HYT-1500 | HYT-2000 | HYT-4000 | |
| Zakres Tee OD | lnch | 1 ~ 4 | 3 ~ 6 | 4 ~ 8 | 8 ~ 12 | 10 ~ 16 | 20 ~ 28 | |
| Mistrz cylinder | Normalna siła | KN | 3150 | 5000 | 10000 | 15000 | 20000 | 40000 |
| Skok roboczy | mm | 450 | 480 | 610 | 670 | 800 | 1200 | |
| Zmniejsz prędkość | mm / s | 60 | 80 | 80 | 80 | 80 | 80 | |
| Pracuj z prędkością do przodu | mm / s | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | |
| Zwróć prędkość skoku | mm / s | 80 | 100 | 100 | 100 | 100 | 100 | |
| Bok cylinder | Normalna siła | KN | 3150 | 5000 | 8000 | 12500 | 18000 | 40000 |
| Skok roboczy | mm | 300 | 320 | 340 | 360 | 410 | 500 | |
| Szybkość postępu | mm / s | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | |
| Zwróć prędkość skoku | mm / s | 60 | 60 | 60 | 60 | 60 | 60 | |
| Wypchnąć cylinder | Normalna siła | KN | 300 | 400 | 500 | 630 | 1500 | 2000 |
| Skok roboczy | mm | 300 | 300 | 400 | 450 | 550 | 700 | |
| stoł warsztatowy efektywny obszar | Prawo i lewo | mm | 550 | 750 | 900 | 1200 | 1400 | 1800 |
| Przód i tył | mm | 400 | 580 | 800 | 1000 | 1200 | 1500 | |
| Maksymalna odległość od suwaka do stołu warsztatowego | mm | 190 | 250 | 370 | 460 | 520 | 650 | |
| Środkowa wysokość bocznego cylindra | mm | 980 | 1100 | 1350 | 1800 | 1900 | 2500 | |
| Moc silnika | KW | 30 | 45 | 74 | 110 | 220 | 330 | |
Technologia maszyny do formowania trójników polega na wykorzystaniu półfabrykatu rury jako surowca, poprzez zastosowanie ciśnienia cieczy we wnęce rury i przyłożenie obciążenia w kierunku osiowym, spowodowanie odkształcenia plastycznego we wnęce formy, ściance rury i wewnętrznej powierzchni formy, tak aby uzyskać technologię formowania części o wymaganym kształcie. trudne dla małych rozmiarów filetów, produkty do formowania mają tendencję do przyjmowania kształtowania ciśnieniowego sekcji, a mianowicie najpierw uzupełniają rurę rozprężną, z mniejszą linią ciśnieniową, w duże zaokrąglone zachowana w tym czasie jednolita grubość ścianki, następnie wzrost ciśnienia, wymuszenie złączenia kształtki, odkształcenie przy rozciąganiu zaokrąglonych materiałów, ścieńczenie ścianki rury, w końcu otrzymujemy trójnik.

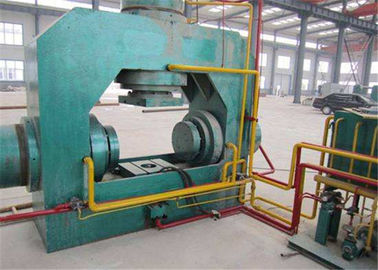

Zasada formowania maszyny do formowania tee: najpierw włóż półwyrób rury do dolnej wnęki matrycy, wciśnij głowicę popychacza tłoka w oba końce łącznika rurowego pod działaniem siłownika hydraulicznego, tak aby wnęka rury została uszczelniona, a następnie wstrzyknij płynne medium do wnęki łącznika rurowego przez kanał cieczy w głowicy popychającej; W tym momencie górna forma przesuwa się w dół, tworząc wraz z dolną formą zamkniętą wnękę formy.Wreszcie, ciśnienie pompy wysokociśnieniowej i płynu sterującego zaworem stale rośnie, a głowica popychająca popycha złączkę rurową do wewnątrz.Ścianka rury odkształca się i stopniowo przykleja się do wewnętrznej ściany formy, tworząc trójnik.
